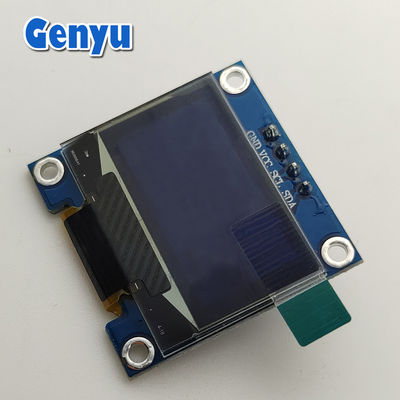

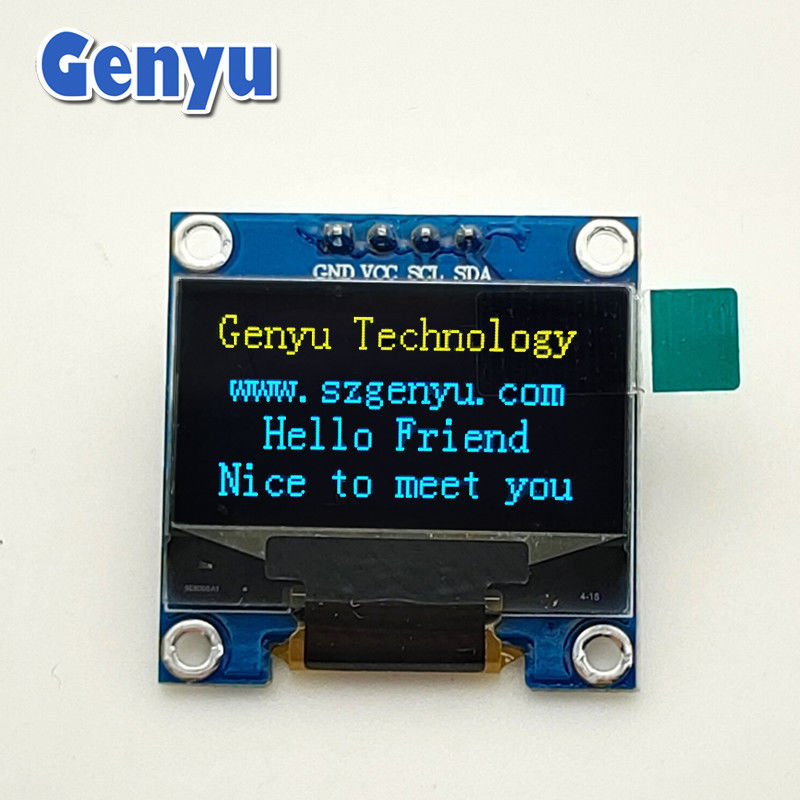

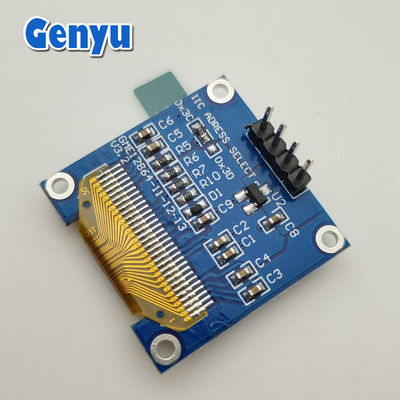

SSD1306 0,96' OLED Display Module Y&B 128x64 Dots 4PIN Interfaccia I2C

0.96 pollici OLED Display Module Y&B 128x64 Dots SSD1306 4PIN Interfaccia I2C

Specificità di un modulo OLED da 0,96 pollici:

1. Dimensione della schermata:

   • Dimensione diagonale0,96 pollici.

   • Area attiva: circa 21,74 mm x 10,86 mm.

2. Risoluzione:Comune128x64 pixel

3. Tipo OLED:

   • Monocromo: Disponibile in singoli colori come bianco, blu o giallo.

   • BicoloreDispone di due colori, come il giallo e il blu, divisi orizzontalmente.

4. IC del driver:

   • SSD1306: Il controller più utilizzato per i display OLED da 0,96 pollici.

   • SH1106: Un altro controller compatibile, in genere con funzionalità simili.

5. Interfaccia:

   • I2C: predefinito per la maggior parte dei moduli OLED da 0,96 pollici; utilizza due fili (SDA, SCL) per la comunicazione dei dati.

   • SPI: Alcune varianti supportano SPI per una comunicazione più veloce.

6. Requisiti di energia:

   • Voltaggio: tipicamente3.3Vo5V(a seconda del modulo).

   • Basso consumo energetico dovuto alla natura autoemissiva degli OLED.

7. Angolo di visione:

   • Angoli di visione ampi, generalmente fino a170°.

8. Rapporto di contrasto:

   • Estremamente elevato, in genere10,000:1, garantendo un testo e una grafica nitidi.

9. Fattore di forma:

   • Compatto e leggero, che lo rende adatto per applicazioni con spazio limitato.

Parametri dettagliati:

schermi OLED (da 0,42 pollici a 3,12 pollici):

Sviluppiamo principalmente schermi OLED di piccole e medie dimensioni, tra cui 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", ecc.

Collegare un modulo OLED da 0,96 pollici:

1. cablaggio (interfaccia I2C):

• VCC: collegare alla fonte di alimentazione 3.3V o 5V (a seconda del modulo).

• GNDConnessione a terra.

• SCL: Collegare al perno dell'orologio I2C (ad esempio, A5 su Arduino Uno).

• SDA: collegare al pin dati I2C (ad esempio, A4 su Arduino Uno).

2. cablaggio (interfaccia SPI)(se supportato):

• VCCFornitore di alimentazione.

• GNDTerra.

• SCLOrologio seriale.

• MOSI"Maestro fuori, schiavo dentro".

• CSSelezione del chip.

• DCDati/Controllo di comando.
