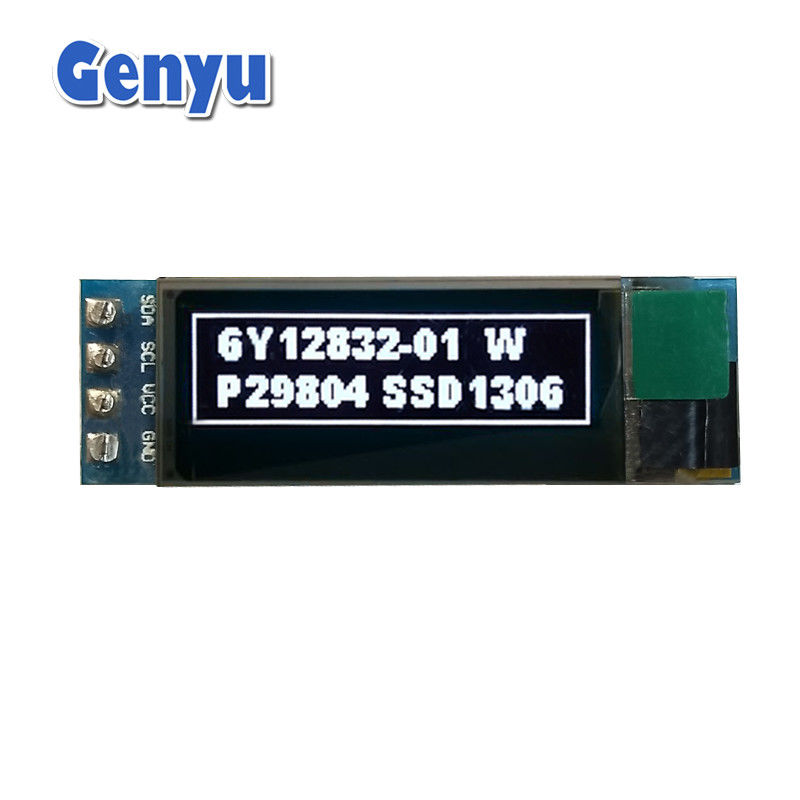

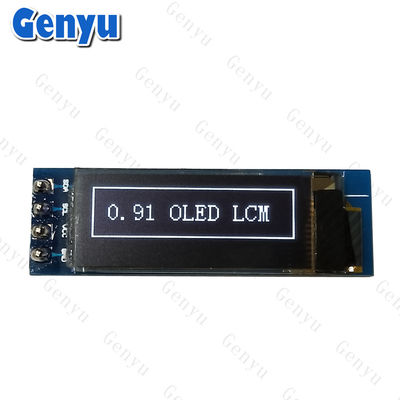

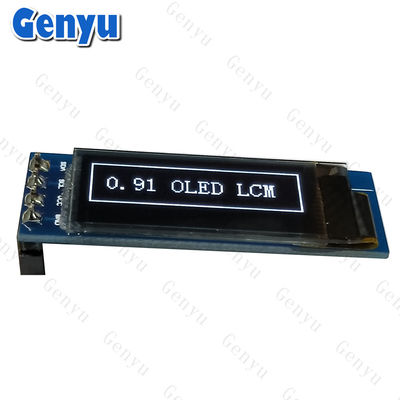

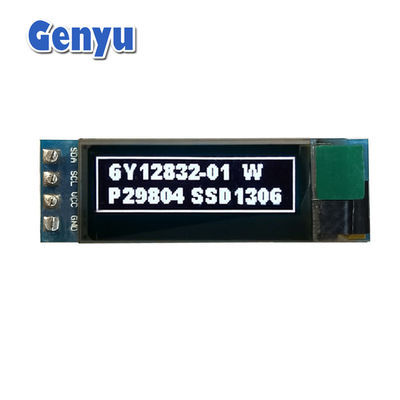

Modulo display OLED bianco da 0,91 pollici 128x32 Dots SSD1306 4PIN Interfaccia I2C

0.91 pollici OLED Display Module Bianco 128x32 Dots SSD1306 4PIN Interfaccia I2C

Caratteristiche comuni:

1. Dimensione della schermata:

   • Dimensione diagonale0,91 pollici.

   • Risoluzione:128x32pixel, è più comune per i display più piccoli.

2. Tipo OLED:Monocromo: La maggior parte degli schermi OLED da 0,91 pollici sonomonocromo(di solito bianco, blu o giallo), il che significa che mostrano un colore su uno sfondo nero

3. Interfaccia:

   • I2C: La maggior parte dei moduli OLED da 0,91 pollici utilizza ilI2CInterfaccia per la comunicazione, che richiede solo due linee di dati (SDAper i dati eSCLI2C è conveniente per cablaggi più semplici e velocità di comunicazione più lente.

   • SPI: Alcuni moduli OLED da 0,91 pollici possono anche supportareSPI(Serial Peripheral Interface), che consente un trasferimento di dati più rapido ma richiede cablaggi aggiuntivi.

4. IC del driver:SSD1306: Questo è uno dei controller OLED più popolari, ampiamente utilizzato nei moduli da 0,91 pollici

5. Fornitore di energia:Gli schermi OLED sono relativamentea bassa potenzaLa maggior parte dei dischi LCD non hanno un'illuminazione di fondo, poiché ogni pixel emette la sua luce.3.3Vo5V(a seconda del modello) per funzionare.

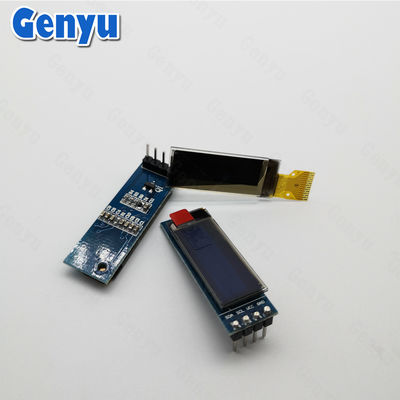

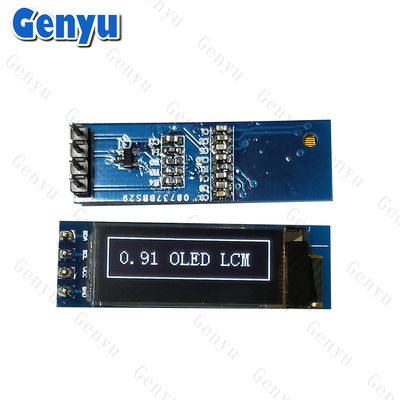

6. Montaggio del PCB:PCB rigidiAltri sono dotati di un PCB rigido, che è più comune inincorporatoostazionarioapplicazioni come dispositivi portatili, sensori e gadget.

Specificità dettagliate:

schermi OLED (da 0,42 pollici a 3,12 pollici):

Sviluppiamo principalmente schermi OLED di piccole e medie dimensioni, tra cui 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", ecc.

Come utilizzare un PCB OLED da 0,91 pollici con Arduino:

Per collegare e utilizzare un display OLED da 0,91 pollici con unArduino(o altro microcontrollore), seguire i seguenti passaggi di base:

1.Cablaggio dello schermo:

• Interfaccia I2C (più comune):

  • VCCalla spina 3.3V o 5V sull'Arduino (a seconda delle specifiche del display).

  • GNDalla spilla a terra (GND) dell'Arduino.

  • SCLal pin SCL dell'Arduino.

  • SDAalla spilla SDA dell'Arduino.

• Interfaccia SPI(se del caso):

  • VCCa un pin da 3,3 o 5 V sull'Arduino.

  • GNDal pin GND.

  • SCK(Orologio seriale) per il pin SCK sull'Arduino.

  • MOSI(Master Out Slave In) al pin MOSI sull'Arduino.

  • CS(Chip Select) a qualsiasi pin digitale dell'Arduino (ad esempio pin 10).
