Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura

Marchio:	Genyu
Numero di modello:	GY64128-01
MOQ:	100 pezzi
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Paypal, Western Union, MoneyGram, carta di credito
Capacità di approvvigionamento:	150 mila pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

RoHS, ISO9001: 2015

Dimensione del pannello:

0.96 pollici (diagonale)

Risoluzione:

Punti 128*64

Display colore:

Bianco

IC del driver:

SH1107

FPC:

13 pin, saldatura

Imballaggi particolari:

Scaffalature e scatole di cartone anti-plastico

Capacità di alimentazione:

150 mila pezzi al mese

Evidenziare:

schermo OLED verticale da 0

96 pollici

Modulo di visualizzazione verticale 0

Descrizione del prodotto

0Display OLED da.96 pollici Tipo verticale Bianco 128x64 punti SH1107 13PIN FPC di saldatura

A0.96 pollici OLEDDisplay con ilSH1107il driver è un altro piccolo display OLED popolare, spesso utilizzato nei progetti di microcontrollori.SSD1306, ma ha alcune differenze in termini di comunicazione e gestione del display.

Caratteristiche principali di OLED da 0,96 pollici (SH1107):

IC del driver:SH1107è il controller che guida il display.
RisoluzioneTipicamente:128x64 pixel.
Tipo di visualizzazione: OLED monocromatici (bianco e nero).
Dimensione0,96 pollici in diagonale.
Protocollo di comunicazione: Utilizzati tipicamenteI2CoSPIper la comunicazione, anche se I2C è più comune.
Interfaccia: SH1107 è compatibile con entrambiI2C- eSPIInterfacce, ma laI2CL'interfaccia è più utilizzata nei progetti più piccoli.

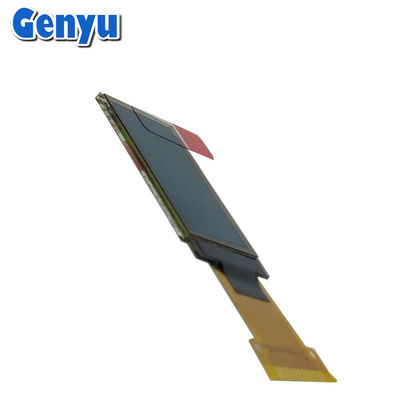

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura 0

Parametri dettagliati:

1	Marchio	Genyu
2	Numero di modello	GY64128-01
3	Modalità di visualizzazione	OLED ((Diodo di emissione luminosa organica)
4	Colore	Bianco
5	Dimensione	0.96 pollici
6	Matrice di punti	64*128 pixel
7	Dimensione del modulo	14.0(W) x28.0(H) x1.227(D) mm
8	Area di visualizzazione	11.86 (W) x 22.74 ((H) mm
9	Area attiva	10.86 (W) x 21.74 ((H)mm
10	Dimensione dei punti	0.15 ((W) * 0.15 ((H) mm
11	Punte di passo	0.17(W) *0.17(H) mm
12	Dispositivo IC	SH1107
13	Interfaccia	4 fili seriali, I2C
14	FPC Connector	13PIN, saldatura
15	Voltaggio	VDD=1,65~3,3V, Vin=8,5~9,5V
16	Angolo di visione	160°

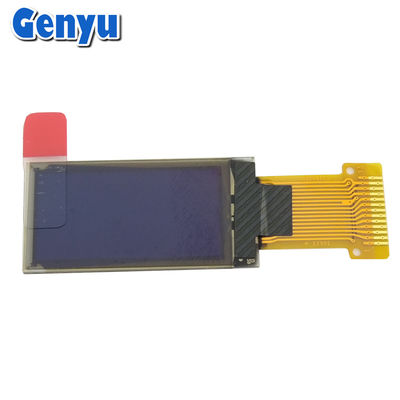

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura 1

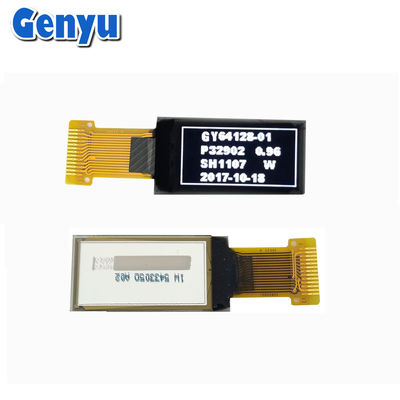

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura 2

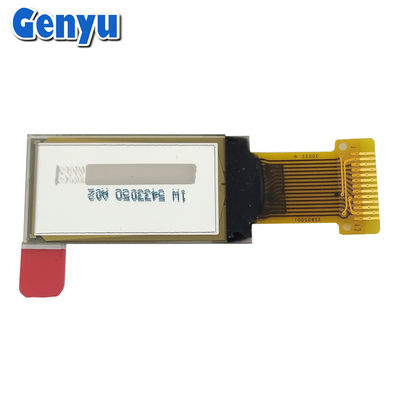

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura 3

schermi OLED (da 0,42 pollici a 3,12 pollici):

Sviluppiamo principalmente schermi OLED di piccole e medie dimensioni, tra cui 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", ecc.

Possiamo personalizzare la scheda FPC, Interface, Touch Panel e PCB in base alle vostre richieste.

Vantaggi di SH1107 rispetto ad altri regolatori:

Compatibilità superiore: Mentre l'SSD1306 è più comune, lo SH1107 è anche ben supportato e funziona bene nei piccoli dispositivi in cui sono richieste funzioni specifiche di indirizzamento della memoria o di visualizzazione.
Caratteristiche più avanzate: lo SH1107 può offrire migliori capacità grafiche e una gestione più efficiente di display complessi grazie alle sue capacità di gestione della memoria e dei driver.

Differenze tra SH1107 e SSD1306:

Indirizzo: La SH1107 ha unindirizzamento di memoria diversoQuesto schema è molto più complesso rispetto all'SSD1306, il che significa che potrebbe non essere direttamente compatibile con le librerie destinate all'SSD1306 (anche se molte librerie funzioneranno con entrambe).
Controllo dell'interfaccia: La SH1107 ha unsequenza di inizializzazione leggermente diversae comandi di controllo rispetto all'SSD1306, quindi sono necessarie librerie o configurazioni specifiche.

Pin-out per SH1107 OLED (versione I2C):

Se si utilizza un0.96-inch SH1107 OLEDDisplay con comunicazione I2C, i pin comuni sono:

VCC: alimentazione (tipicamente 3,3 V o 5 V).
GNDTerra.
SCL: Serial Clock Line (I2C).
SDA: Linea di dati seriali (I2C).
RES (ripristino): Pin di reset (facoltativo per I2C, in genere legato basso per I2C).
DC (Dati/Comando): Data/Command pin (utilizzato per SPI, in genere legato basso per I2C).

Tipo verticale 0,96 pollici schermo OLED 128x64 punti SH1107 13PIN FPC di saldatura 5

Domande frequenti

1. Q: Quali prodotti può fornire?

A. 1) Display LCD a segmento personalizzato;

2) Moduli LCD monocromatici a grafica/matrice a punti;

3)Micro moduli di visualizzazione OLED;

4) Display LCD TFT a colori;

5) Lampade di sfondo a LED.

2D: Dov'è la sua fabbrica?

- A.Il nostro ufficio è a Shenzhen, Guangdong e la nostra fabbrica è nella provincia di Jiangxi.

3D: Offrirete un campione gratuito?

R: Per la prima collaborazione, verranno addebitati i campioni e l'importo verrà restituito alla fase dell'ordine di massa.

4Q: Qual è il tempo di consegna?

R: Per piccoli ordini: 7-15 giorni. Per la produzione di massa: 25-30 giorni.

5. D: Posso ottenere un prezzo inferiore per i display OLED?

R: Sì, prezzo più basso con ordini di grandi/grandi quantità.

6. Q: Come controllate la qualità dei prodotti?

R: Tutti i prodotti sono controllati al 100% prima della spedizione.
