1.3 pollici I2C OLED Display Module Bianco Colore 128x64 Risoluzione SH1106

1.3 pollici I2C OLED Display Module Bianco Colore 128x64 Risoluzione SH1106

Marchio:	Genyu
Numero di modello:	GY12864-96
MOQ:	100 pezzi
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Paypal, Western Union, MoneyGram, carta di credito
Capacità di approvvigionamento:	150 mila pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

RoHS, ISO9001: 2015

Dimensione del pannello:

1.3 pollici (diagonale)

Risoluzione:

Punti 128*64

Display colore:

Bianco

IC del driver:

SH1106

interfaccia:

I2C

Imballaggi particolari:

Scatole di cotone e cartone di schiuma

Capacità di alimentazione:

150 mila pezzi al mese

Evidenziare:

1Display OLED I2C da 0

3 pollici

1.3 pollici OLED display 128x64

Descrizione del prodotto

1.3 pollici OLED Display Module Bianco Colore 128x64 Risoluzione SH1106 Interfaccia I2C

Caratteristiche chiave:

Dimensione della schermata: 1,3 pollici (diagonale).
Risoluzione: 128x64 pixel (monocromo).
ControllerSH1106.
Interfaccia: I2C (o SPI, ma I2C è più comune per questo display).
Consumo di energia: molto basso, soprattutto quando viene visualizzato un contenuto più scuro.
Ottimo contrasto: La tecnologia OLED fornisce livelli di nero perfetti e elevati rapporti di contrasto.
Colore: in genere nero/bianco, ma possono esistere altre combinazioni di colori (blu/bianco).

Parametri dettagliati:

1	Marchio	Genyu
2	Numero di modello	GY12864-96
3	Modalità di visualizzazione	OLED ((Diodo di emissione luminosa organica)
4	Colore	Bianco
5	Dimensione	1.3 pollici
6	Matrice di punti	128*64 pixel
7	Dimensione del modulo	35.5 ((W) x 33.5 ((H) x 11.3 ((D) mm
8	Area di visualizzazione	31.42 (W) x 16.70 ((H)mm
9	Area attiva	29.42 (W) x 14.70 ((H)mm
10	Dimensione dei punti	0.21(W) *0.21(H) mm
11	Punte di passo	0.23(W) *0.23(H) mm
12	Dispositivo IC	SH1106G
13	Interfaccia	I2C
14	FPC Connector	4PIN, saldatura
15	Numero PINPistola	2.54 mm
16	Metodo di guida	VCC = 3,3V ~ 4,2V
17	Angolo di visione	160°

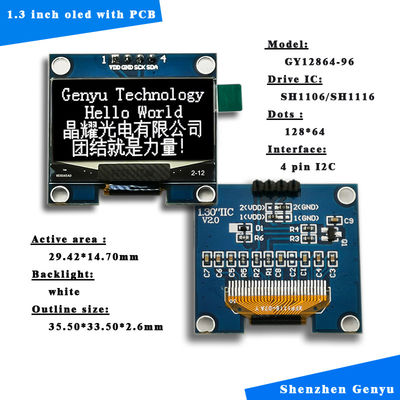

1.3 pollici I2C OLED Display Module Bianco Colore 128x64 Risoluzione SH1106 0

schermi OLED (da 0,42 pollici a 3,12 pollici):

Sviluppiamo principalmente schermi OLED di piccole e medie dimensioni, tra cui 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", ecc.

Possiamo personalizzare la scheda FPC, Interface, Touch Panel e PCB in base alle vostre richieste.

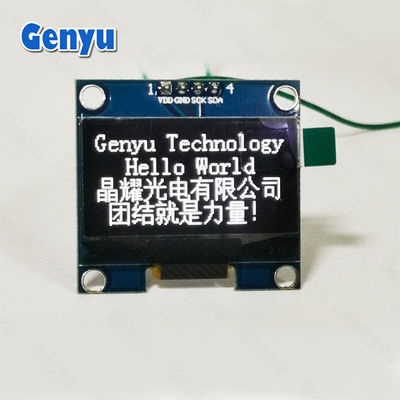

1.3 pollici I2C OLED Display Module Bianco Colore 128x64 Risoluzione SH1106 1

SH1106 contro SSD1306:

Mentre ilSH1106- eSSD1306sono simili in molti modi, ci sono alcune differenze:

Organizzazione della memoria: Lo SH1106 ha un layout di memoria diverso rispetto allo SSD1306, che può influenzare il modo in cui vengono rese immagini e testo.
Inizializzazione: lo SH1106 può richiedere una routine di inizializzazione leggermente diversa rispetto allo SSD1306,il che significa che alcune librerie che funzionano con SSD1306 potrebbero non funzionare correttamente con SH1106 senza alcuni aggiustamenti.
Supporto del controller: La SH1106 supporta entrambiI2C- eSPIModuli, ma in genere, I2C è utilizzato per i progetti incorporati più piccoli.

Pinout per SH1106 OLED da 1,3 pollici (I2C):

Per un tipico1modulo OLED SH1106 da 0,3 pollicicon unI2Cinterfaccia, il pinout è generalmente il seguente:

VCC: alimentazione elettrica (in genere3.3Vo5V, a seconda del modello).
GNDTerra.
SCL: Serial Clock Line (I2C).
SDA: Linea di dati seriali (I2C).
RES (ripristino): Pin di reset (facoltativo per la comunicazione I2C).
DC (Dati/Comando): Data/Command pin (tipicamente collegato alla terra per I2C).

Domande frequenti

1. Q: Quali prodotti può fornire?

A. 1) Display LCD a segmento personalizzato;

2) Moduli LCD monocromatici a grafica/matrice a punti;

3)Micro moduli di visualizzazione OLED;

4) Display LCD TFT a colori;

5) Lampade di sfondo a LED.

2D: Dov'è la sua fabbrica?

- A.Il nostro ufficio è a Shenzhen, Guangdong e la nostra fabbrica è nella provincia di Jiangxi.

3D: Offrirete un campione gratuito?

R: Per la prima collaborazione, verranno addebitati i campioni e l'importo verrà restituito alla fase dell'ordine di massa.

4Q: Qual è il tempo di consegna?

R: Per piccoli ordini: 7-15 giorni. Per la produzione di massa: 25-30 giorni.

5. D: Posso ottenere un prezzo inferiore per i display OLED?

R: Sì, prezzo più basso con ordini di grandi/grandi quantità.

6. Q: Come controllate la qualità dei prodotti?

R: Tutti i prodotti sono controllati al 100% prima della spedizione.
