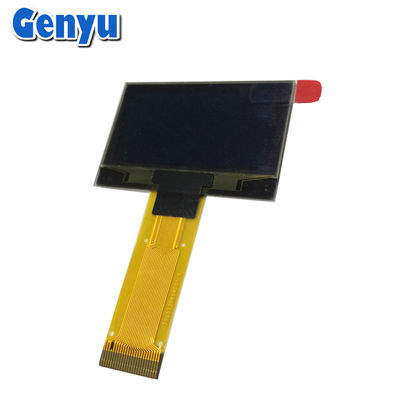

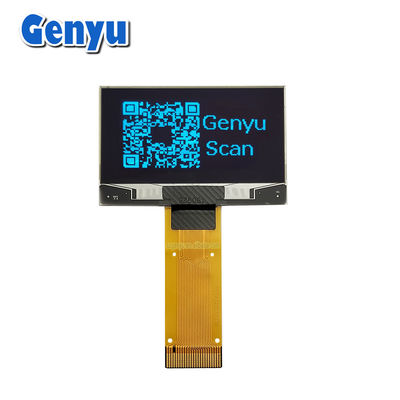

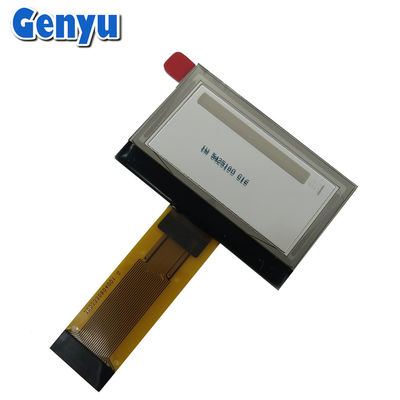

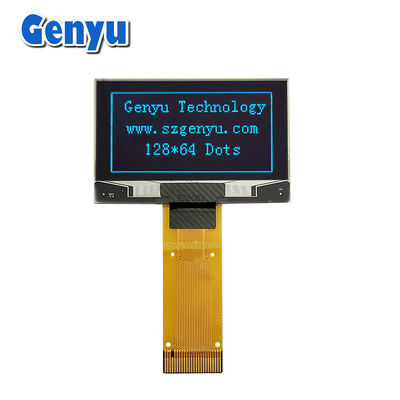

Interfaccia seriale pannello display OLED da 1,54 pollici colore blu 128x64 punti 24PIN

Interfaccia seriale pannello display OLED da 1,54 pollici colore blu 128x64 punti 24PIN

Marchio:	Genyu
Numero di modello:	GY12864-48
MOQ:	100 pezzi
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Paypal, Western Union, MoneyGram, carta di credito
Capacità di approvvigionamento:	150 mila pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

RoHS, ISO9001: 2015

Dimensione del pannello:

1.54 pollici (diagonale)

Risoluzione:

Punti 128*64

Display colore:

blu

IC del driver:

SPD0301ZD

FPC:

24pin

Imballaggi particolari:

Scaffalature e scatole di cartone anti-plastico

Capacità di alimentazione:

150 mila pezzi al mese

Evidenziare:

1.54 pollici OLED Display Panel

Interfaccia seriale Display OLED da 1

54 pollici

Descrizione del prodotto

1.54 pollici OLED Display Panel Blu Colore 128x64 Punti 24PIN con Interfaccia seriale

Il1.54 pollici OLED SPD0301display è un piccolo display OLED monocromo o a colori che utilizza ilSPD0301E' comunemente usato in sistemi embedded, smartwatch, fitness tracker e altri dispositivi portatili che hanno bisogno di un display compatto e a basso consumo.

SPD0301 Visualizzazione del regolatore:

IlSPD0301è un driver/controllore OLED che supporta siamonocromo- ecolore OLEDDisplay. È tipicamente utilizzato in applicazioni piccole e a bassa potenza.SPI(e potenzialmente I2C) per la comunicazione con un microcontrollore.

Mentre ilSPD0301Il controller non è così comune come altri controller OLED come ilSSD1306, è ancora ampiamente supportato in alcune librerie per l'uso con Arduino e altri microcontrollori.

Parametri dettagliati:

1	Marchio	Genyu
2	Numero di modello	GY12864-48
3	Modalità di visualizzazione	OLED ((Diodo di emissione luminosa organica)
4	Colore	Blu
5	Dimensione	1.54 pollici
6	Matrice di punti	128*64 pixel
7	Dimensione del modulo	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Area di visualizzazione	37.052 (W) x 19.516 ((H)mm
9	Area attiva	35.052 ((W) x17.516 ((H)mm
10	Dimensione dei punti	0.254 ((W) * 0.254 ((H) mm
11	Punte di passo	0.274 ((W) * 0.274 ((H) mm
12	Dispositivo IC	SPD0301ZD
13	Interfaccia	Interfaccia 6800/8080, interfaccia seriale a 4 fili, I2C
14	FPC Connector	24PIN, tipo di presa
15	FPC Pitch	0.5 mm
16	Metodo di guida	VDD=1,65V~3,3V, Vin=11,5~12,5V
17	Angolo di visione	160°

Interfaccia seriale pannello display OLED da 1,54 pollici colore blu 128x64 punti 24PIN 0

schermi OLED (da 0,42 pollici a 3,12 pollici):

Sviluppiamo principalmente schermi OLED di piccole e medie dimensioni, tra cui 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" e 3,12", ecc.

Possiamo personalizzare la scheda FPC, Interface, Touch Panel e PCB in base alle vostre richieste.

Interfaccia seriale pannello display OLED da 1,54 pollici colore blu 128x64 punti 24PIN 1

Pinout per OLED SPD0301 da 1,54 pollici (SPI Interface):

Il tipico pinout per il1Display OLED da 54 pollici SPD0301utilizzandoSPIL'interfaccia potrebbe apparire come segue:

VCCFornitore di alimentazione (di solito3.3Vo5V)).
GNDTerra.
CS (Selezione del chip): SPI chip selezionare pin.
SCK (Serial Clock)Spigolo dell'orologio.
SDI (MOSI): Master Out Slave In (SPI data input pin).
DC (Dati/Comando): Data/Command pin, utilizzato per distinguere tra dati e comandi.
RES (ripristino): ripristinare il pin per il display.
VCC- Pin di alimentazione.
GNDPinna di terra.

Domande frequenti

1. Q: Quali prodotti può fornire?

A. 1) Display LCD a segmento personalizzato;

2) Moduli LCD monocromatici a grafica/matrice a punti;

3)Micro moduli di visualizzazione OLED;

4) Display LCD TFT a colori;

5) Lampade di sfondo a LED.

2D: Dov'è la sua fabbrica?

- A.Il nostro ufficio è a Shenzhen, Guangdong e la nostra fabbrica è nella provincia di Jiangxi.

3D: Offrirete un campione gratuito?

R: Per la prima collaborazione, verranno addebitati i campioni e l'importo verrà restituito alla fase dell'ordine di massa.

4Q: Qual è il tempo di consegna?

R: Per piccoli ordini: 7-15 giorni. Per la produzione di massa: 25-30 giorni.

5. D: Posso ottenere un prezzo inferiore per i display OLED?

R: Sì, prezzo più basso con ordini di grandi/grandi quantità.

6. Q: Come controllate la qualità dei prodotti?

R: Tutti i prodotti sono controllati al 100% prima della spedizione.
