Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi

Marchio:	Genyu
MOQ:	1000 pezzi
prezzo:	$1.95/pieces 1000-4999 pieces

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Tipo:

Dimensioni dello schermo:

76*58 mm

Tipo di fornitore:

produttore

Nome del prodotto:

Modulo display LCD a 7 segmenti personalizzato

Tipo LCD:

HTN, positivo

Dimensioni dello schermo:

64(L)*41(A)*9(P) mm

Dimensioni del modulo:

76(L)x58(A)x19,7(P) mm

Drive IC:

HT1621

Retroilluminazione:

LED verdi

Angolo di visione:

6 in punto

Tipo di polarizzatore:

Trasmissivo

Modalità di unità:

Duty 1/4, Bias 1/3

Temperatura operativa:

-10~+60℃

Evidenziare:

Moduli display LCD monocromatici COB Design

Moduli display LCD monocromatici 7 Segmenti

Descrizione del prodotto

Moduli display personalizzati Genyu flessibili STN/HTN/TN/FSTN 7 segmenti lcd board fornitore Cina lcd

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 0

Descrizione del prodotto

1. Marchio: Genyu

Numero modello: GY88128-25

Modalità di visualizzazione	Moduli display a segmenti COB
Passo PIN	2,54 mm
Dimensione dello schermo	64(L)41(A)9(P) mm
Dimensione del modulo	76(L)x58(A)x19,7(P) mm
Segmento dello schermo	LCD personalizzato a segmenti
IC di controllo/azionamento	HT1621
Colore display/BL LED	BIANCO /BLU/ ROSSO /GIALLO /VERDE /RGB FULL COLOR
Angolo di visione	6 O' clock SCHERMO LED LCD
Modalità di visualizzazione	TN HTN positivo trasmissivo
Parametro LCD	Duty1/4 Bias1/3
Parametro LCD	BL I=30MA
Parametro LCD	VOP=4.2V
Temperatura di esercizio	-10~+60℃
Area di visualizzazione	40,5 * 20,1 mm

Dettagli interfaccia PIN:

HTN CNI	1	DATA	HTN CN2	1	N.C
	2	RW		2	FUNCT2
	3	BL		3	VDD(5V)
	4	CS		4	FUNZIONE
	5	VSS		5	ON.P
	6	FUNCT2		6	SW2
	7	VDD(5V)
	8	FUNZIONE
	9	ON.P
	10	SW2

3. Il disegno

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 1

Vuoi di più?

Il diagramma del connettore PIN/FPC previsto?

Progettazione del layout LCD in base all'immagine dello schermo?

Contattaci, amico mio, basta clicca qui!

Immagini dettagliate LCD

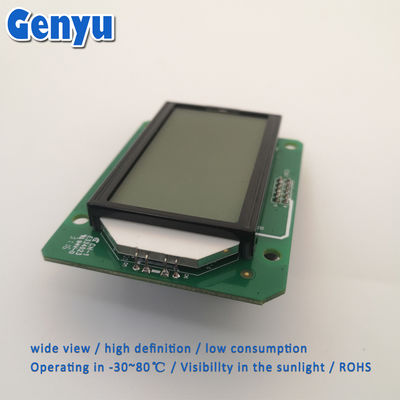

LATO ANTERIORE DELLO SCHERMO LCD

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 2

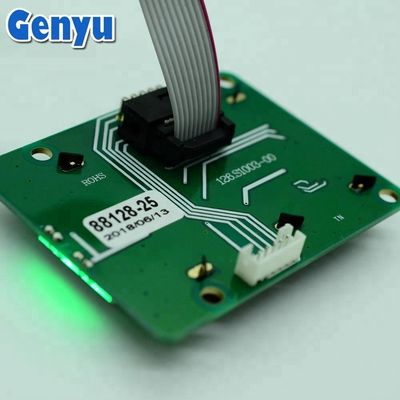

LATO POSTERIORE DELLO SCHERMO LCD

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 3

QUANDO LA RETROILLUMINAZIONE NON FUNZIONA

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 4

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 5

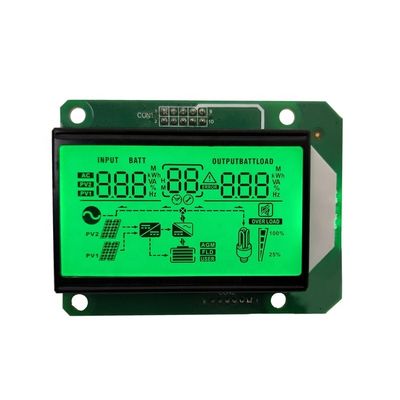

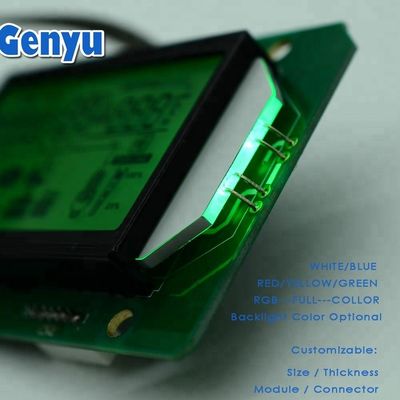

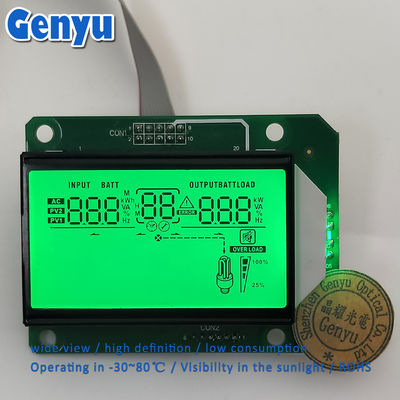

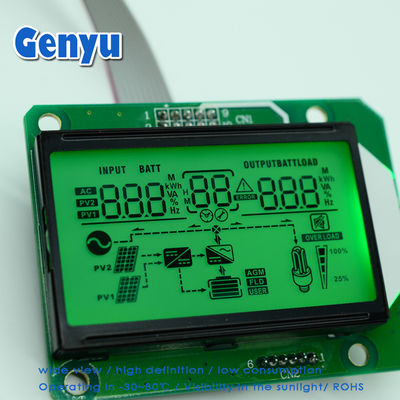

QUANDO LA RETROILLUMINAZIONE VERDE FUNZIONA

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 6

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 7

Moduli LCD correlati

Più moduli display LCD a segmenti per prodotti di alimentazione elettrica/inverter solare/UPS

Informazioni sull'azienda

I nostri servizi

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 14

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 15

Imballaggio e spedizione

Consegna

Gli articoli verranno spediti entro 3 giorni lavorativi dopo il pagamento ricevuto.

Da DHL/UPS/FedEx/TNT: circa 2-5 giorni lavorativi.
Da EMS: circa 7-10 giorni lavorativi.
Da CPAM/HKPAM: circa 10-30 giorni lavorativi.

Imballaggio

1. Scegliere un sacchetto di imballaggio elettrostatico adatto in base alle dimensioni del prodotto e utilizzare una scatola per aerei con schiuma per garantire che il prodotto non venga danneggiato durante il trasporto.

2. Tre tipi di sacchetto antistatico o sacchetto a bolle, Pallet di plastica e Scatola di cartone.

3. Tipo di confezione: avvolto in film a bolle d'aria e coperto da vassoi antistatici, quindi confezionato in cartoni adatti.

L'imballaggio è in grado di resistere a manipolazioni brusche.

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 16

Moduli display LCD Genyu monocromatici COB Design TN/HTN/STN/FSTN Display 7 Segment LCD Board 76*58 mm Dimensione display e LED verdi 17

FAQ1

1.Q: Sei una fabbrica o una società commerciale?

Siamo una fabbrica situata a Shenzhen e Jiangxi.

2.Q: Come posso ottenere i campioni?

A: Invia richiesta --Offri preventivo --Conferma preventivo & paga le spese di attrezzaggio -- Fornisci il disegno -- conferma il disegno -- crea attrezzaggio e campioni -- Campioni finiti -- Consegna tramite trasporto merci o ritiro via mare

3.Q: Quanto tempo posso aspettarmi di ricevere il campione?

A: Disegno del contorno: 2-3 giorni Tempo di campionamento: 10-15 giorni lavorativi

4.Q: Offrirete un campione gratuito?

A: Sì, di solito forniamo 1-3 campioni gratuiti, devi solo pagare le spese di attrezzaggio.

5.Q: Puoi progettare l'LCD in base alle nostre esigenze?

A: Certo. Ti daremo le migliori spese di attrezzaggio.

6.Q: Come effettuare ordini?

A: Se confermi i campioni ok, inviaci il tuo ordine di acquisto via e-mail o fax, quindi ti invieremo una fattura per il pagamento del deposito. Dobbiamo conoscere le seguenti informazioni sul tuo ordine.
1)Informazioni sul prodotto: quantità, numero di parte
2)Tempi di consegna richiesti.
3)Informazioni sulla spedizione: nome dell'azienda, indirizzo, numero di telefono e fax, porto di destinazione.
4)Dettagli di contatto dello spedizioniere se ne hai uno in Cina.

7.Q: Quanto dura la produzione di massa?

A: 25-30 giorni lavorativi. Dipende dalle diverse quantità di ordine e dai numeri di parte.
