Dettagli dei prodotti

Casa. prodotti

Modulo di visualizzazione LCD TFT Genyu da 2,0 pollici con risoluzione di 176x220 punti e interfaccia a 22 pin

Marchio:	Genyu
MOQ:	1000
prezzo:	$1.75-1.95

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Tipo di visualizzazione:

TFT

Dimensioni dello schermo:

2,0 pollici

Risoluzione:

176(RGB)x220 punti

Interfaccia:

MCU a 8 bit

Direzione di visualizzazione:

12 in punto

Visualizza colore:

65K/262K

Guidare il circuito integrato:

ILI9225G

Retroilluminazione:

3 LED bianchi

Temperatura operativa:

-20~+70℃

Zona attiva:

28,03(L)*35,04(A)mm

Alimentazione elettrica:

3,3 V

Dimensioni del modulo:

36,10(L)*51,90(A)*2,40(P) mm

Area di visualizzazione:

28,03(L)*35,04(A)mm

Temperatura di conservazione:

-30~+80°C

Metodo di connessione:

DENTE + FPC

Evidenziare:

2Display LCD TFT da 0

0 pollici

Modulo LCD TFT da 176x220 punti

Descrizione del prodotto

Display LCD Genyu a 22 pin - Modulo TFT da 2,0 pollici

Piccolo display a colori con risoluzione di 176×220 punti, ideale per varie applicazioni industriali ed elettroniche.

Configurazione pin

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Simbolo	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	RESET	GND

Caratteristiche principali

Tipo LCD: TFT
Interfaccia: MCU a 8 bit
IC di pilotaggio: ILI9225G
Angolo di visione: ORE 12
Alimentazione: 3,3 V
Retroilluminazione: 4 LED bianchi

Specifiche tecniche

Metodo di visualizzazione	Display TFT da 2,0 pollici
Dimensioni del modulo	36,10(L)×51,90(A)×2,40(P) mm
Area di visualizzazione	28,03(L)×35,04(A) mm
Temperatura di esercizio	-20 a +70°C
Temperatura di stoccaggio	-30 a +80°C
Modalità di connessione	COG + FPC

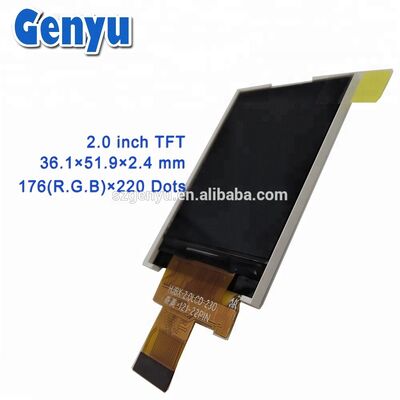

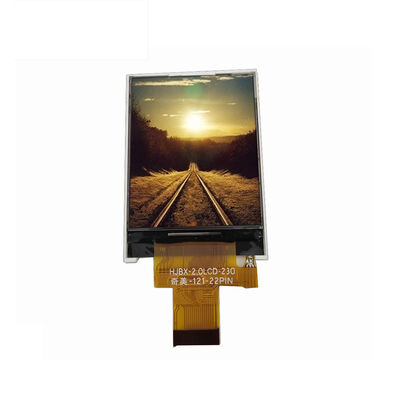

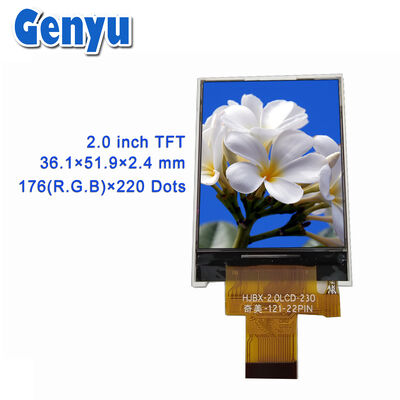

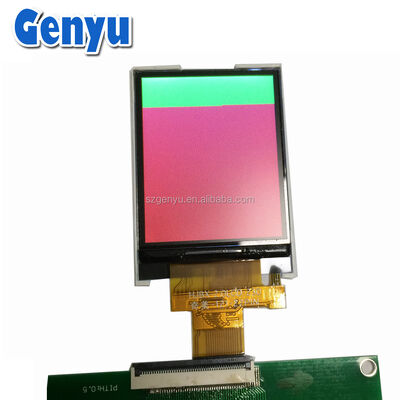

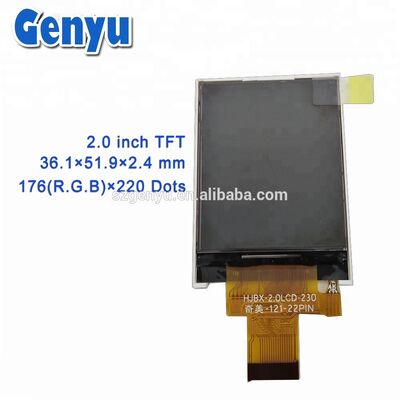

Immagini del prodotto

Prodotti correlati

Offriamo una gamma completa di display LCD TFT per soddisfare diverse esigenze applicative:

Dimensioni LCD TFT	0,96", 1,0", 1,06", 1,28", 1,3", 1,44", 1,54", 1,77", 2,0", 2,2", 2,4", 2,8", 2,95", 3,13", 3,2", 3,5", 4,3", 7,0"
Angolo di visione	Angolo di visione completo IPS, 12:00, 6:00
Interfaccia	RGB, SPI, I2C, 8080, 6800, porta seriale, porta parallela, personalizzazione supportata
FPC	Connettore a innesto, tipo saldatura, personalizzazione supportata

Per ulteriori schede tecniche e campioni, contattateci.
