Display LCD COG con interfaccia SPI e drive IC ST7567 per dispositivi portatili con retroilluminazione bianca o blu

Marchio:	Genyu
MOQ:	1
prezzo:	$1.90-2.40

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Tipo di visualizzazione:

FSTN, Trasmissivo, Positivo

Risoluzione:

128x64 punti

Metodo di guida:

1/65 DOVERE, 1/9 BAIS

Angolo di visione:

6 in punto

Interfaccia:

Interfaccia SPI

Guidare il circuito integrato:

ST7567

Dimensioni del modulo:

58,5*39,7*5,2mm

Retroilluminazione:

Bianco o Blu

Area di visualizzazione:

53,60*28,60 mm

Temperatura di lavoro:

-10~60°C

Temperatura di conservazione:

-20 ~ 70 °C

Tipo di connessione:

DENTE + FPC

Alimentazione elettrica:

Vop=8,2 V; Vdd=2,8 V

Dimensioni dello schermo:

2,15 pollici

Conteggio dei pin:

Evidenziare:

Display LCD COG con interfaccia SPI

ST7567 CI di azionamento FSTN LCD positivo

LCD retroilluminato bianco o blu da 128x64 punti

Descrizione del prodotto

Display LCD COG 128x64 Dots Screen con controller ST7567

Display LCD positivo FSTN di alta qualità con risoluzione matrice a punti 128x64, progettato specificamente per dispositivi portatili e applicazioni embedded.

Configurazione del pin dell'interfaccia SPI

Pin	1	2	3	4	5	6	7	8	9	10
Il simbolo	CS1B	/RES	A0	D6 ((SCL)	D7 ((SDA)	VDD	VSS	V0	XV0	VG

Specifiche tecniche

Tipo di schermo: schermo LCD FSTN, display a matrice di punti 128x64
Tecnologia: schermo LCD trasmissivo, tipo positivo
Interfaccia: SPI a 4 fili
IC di azionamento: ST7567 (COG - Chip on Glass)
Angolo di visione: 6 ore.
Fonte di alimentazione: Vop=8,2V; Vdd=2,8V
Opzioni di retroilluminazione: LED bianco o blu

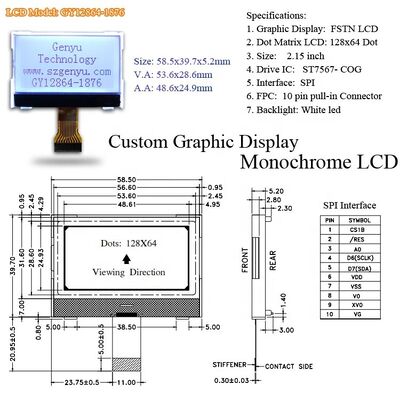

Dimensioni fisiche

Struttura:LCD + IC + FPC + BL

Dimensione del modulo:580,50 × 39,70 × 5,20 mm

Zona di osservazione:53.60×28,60 mm

Temperatura di funzionamento:-10°C a 60°C

Temperatura di conservazione:-20°C a 70°C

Collegamento:COG + FPC

Serve ulteriore informazione tecnica, diagrammi di pin di connettori FPC o disegno di layout LCD personalizzato?Contatta il nostro team tecnico per assistenza.

Modelli di prodotto

GY12864-1876W:LCD positivo con retroilluminazione bianca
GY12864-1876B:LCD positivo con retroilluminazione blu

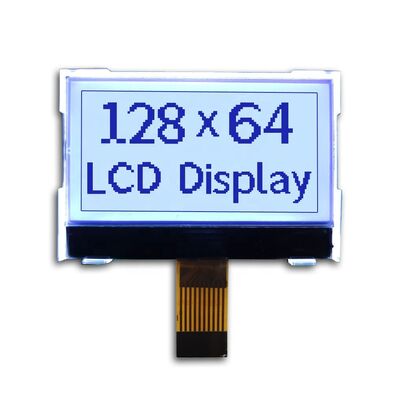

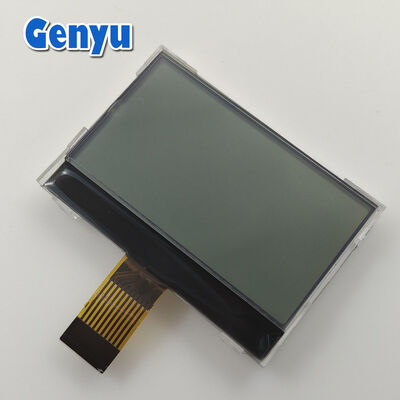

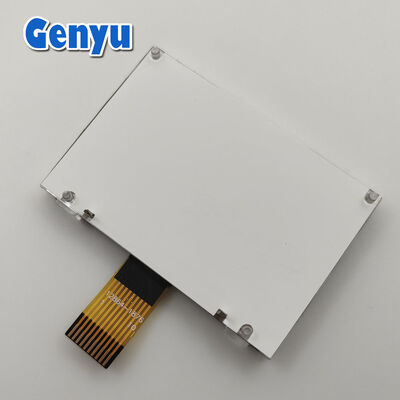

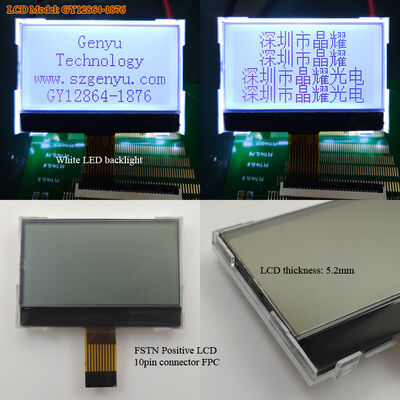

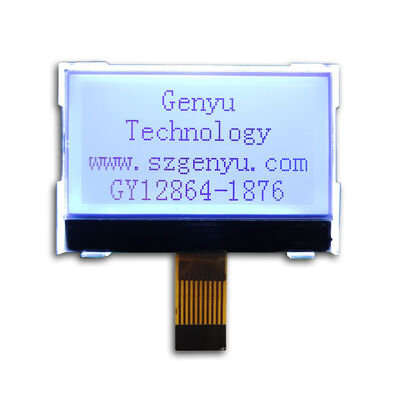

Immagini del prodotto

Prodotti LCD correlati

1.7 pollici 128×64 COG LCD:Con PCB Board, FSTN Positive LCD Display, COB LCD 14pin UC1701 Drive IC, interfaccia SPI
2.76 pollici 19264 LCD:FSTN Display LCD positivo/negativo, COG LCD a 24 pin UC1604 Drive IC, interfaccia SPI
2.7 pollici 12864 LCD:FSTN Display LCD positivo/negativo, COG LCD a 24 pin UC1604 Drive IC, retroilluminazione blu o bianca
1.46 pollici schermo di piccole dimensioni:Matrice a punti 128×64 LCD grafico, connettore a 14 pin FSTN COG, schermo LCD monocromo bianco e nero

Ordine e supporto

Condizioni di pagamento

T/T, Western Union, Paypal. Contattaci prima di effettuare il pagamento.

Opzioni di consegna

Gli articoli vengono spediti entro 3 giorni lavorativi dalla conferma del pagamento.
DHL/UPS/FedEx/TNT: 2-5 giorni lavorativi
EMS: 7-10 giorni lavorativi
CPAM/HKPAM: 10-30 giorni lavorativi

Imballaggio

Sacchetto antistatico o sacchetto a bolla (per campioni)
Palette di plastica
Scatola di cartone.

Per le specifiche tecniche, i requisiti personalizzati o i prezzi dei volumi,Contatta i nostri specialisti LCD oggi.
