Dettagli dei prodotti

Casa. prodotti

Modulo display TFT LCD da 3,2 pollici con risoluzione 240x320 e interfaccia MCU parallela a 16 bit per elettrodomestici

Marchio:	Genyu
MOQ:	10
prezzo:	CN¥19.57-27.39

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Dimensioni dello schermo:

3,2 pollici

Modalità di visualizzazione:

240*320

Guidare il circuito integrato:

ILI9341V

Interfaccia:

MCU parallelo a 16 bit

Angolo di visione:

12 in punto

Retroilluminazione:

LED bianco

Alimentazione elettrica:

3,3 V

Dimensioni del modulo:

55,04x77,7x2,4mm

Zona attiva:

48.6*64,8 mm

Luminanza:

260 cd/m2

Risoluzione:

240RGBx320pixel

Temperatura operativa:

-10~60°C

Tipo di visualizzazione:

TFT

Struttura:

LCD+IC+FPC+BL

Direzione di visualizzazione:

12 in punto

Evidenziare:

3Display LCD TFT da 2 pollici

Modulo LCD a risoluzione 240x320

Pannello LCD con interfaccia MCU parallela a 16 bit

Descrizione del prodotto

3.2 modulo LCD TFT da 240 x 320 pollici

Modulo LCD TFT compatto da 3,2 pollici con risoluzione 240x320, progettato appositamente per applicazioni di elettrodomestici.

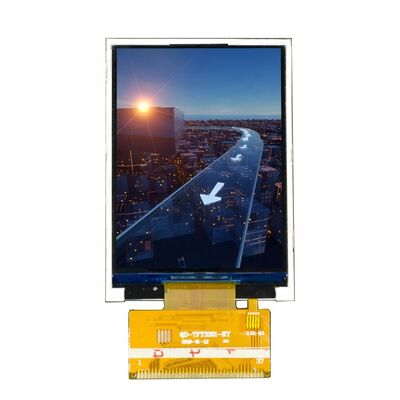

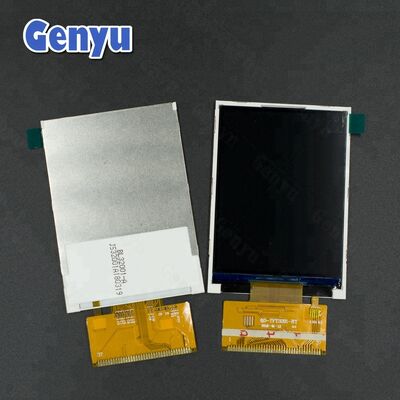

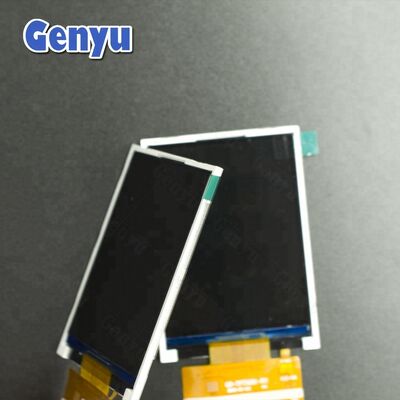

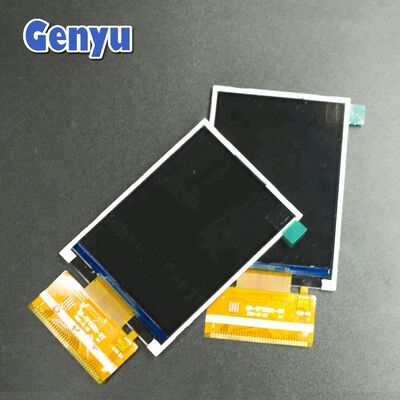

Immagini del prodotto

Specifiche tecniche

Tipo di visualizzazione	240RGB × 320 Dots TFT LCD
Dimensione dello schermo	3.2 pollici
Interfaccia	MCU parallelo 16 bit / 8 bit
Controller IC	ILI9341V
Luminanza	260 cd/m2
Fornitore di energia	2.8V
Risoluzione	240RGB × 320 pixel
Dimensione del modulo	550,04 × 77,7 × 2,4 mm
Zona di osservazione	48.6 × 64,8 mm
Direzione di visione	Alle 12
Temperatura di funzionamento	-10°C a 60°C

Definizione del pin

Numero PIN.	Nome del pin	Numero PIN.	Nome del pin
1	GND	25	GND
2	VCC ((2.8V)	26	YD
3	IOVCC	27	XR
4	CS	28	U U
5	RS	29	XL
6	WR	30-34 anni	LEDK1-LEDK5
7	R & S	35	NC
8	RISET	36	LEDA
9-24	DB1-DB17	37	OMI

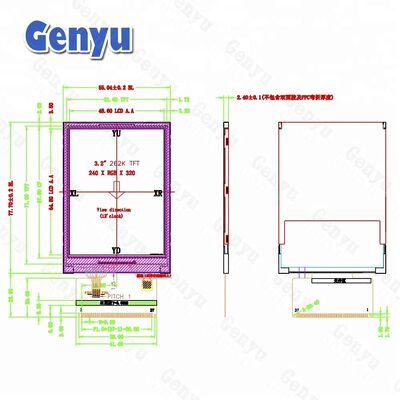

Dettagli della struttura

Disegno del modulo integrato LCD + IC + FPC + retroilluminazione

Imballaggio e spedizione

Condizioni di pagamento

T/T, Western Union, Paypal - Si prega di contattarci prima del pagamento

Tempo di consegna

Articoli spediti entro 3 giorni lavorativi dal pagamento
DHL/UPS/FedEx/TNT: 2-5 giorni lavorativi
EMS: 7-10 giorni lavorativi
CPAM/HKPAM: 10-30 giorni lavorativi

Imballaggio

Sacchetto antistatico o sacchetto a bolla (per campioni)
Palette di plastica
Scatola di cartone.

I nostri vantaggi

Schede dettagliate:Documentazione tecnica completa, comprese le specifiche del circuito integrato dello schermo/modulo/driver e i circuiti di applicazione
Supporto per il codice sorgente:Codice sorgente completo o codice di inizializzazione fornito
Supporto tecnico:Team di ingegneri esperti che offrono servizi tecnici completi
Servizi di personalizzazione:Disponibile il design personalizzato di FPC, PCB e moduli
Sviluppo di soluzioni:Soluzioni di funzione speciale su misura per le vostre esigenze

Impegno per la qualità e il servizio

Supporto tecnico:Disponibile durante tutto il processo di sviluppo

Assicurazione della qualità:Tutti i prodotti sono sottoposti a prove di invecchiamento con ispezione visiva ed elettrica al 100%

Compatibilità del prodotto:Notifica anticipata degli aggiornamenti con perfetta retrocompatibilità

Garanzia:Periodo di garanzia del prodotto di 12 mesi

Domande frequenti

Capacità di produzione

30Impianto di produzione di 1.000 m2 con oltre 800 dipendenti nelle divisioni LCD/LCM

Controllo della qualità

Certificato ISO9001, RoHS, CE con controllo di qualità completo dall'inizio alla fine

Quantità minima d'ordine

Nessun limite severo per i modelli standard; i modelli personalizzati MOQ dipendono dalla dimensione dell'LCD

Tempo di consegna

Modelli standard: in magazzino o 1-2 settimane; modelli personalizzati: 5-6 settimane

Campioni

Campioni gratuiti disponibili con spedizione gratuita in Cina; LCD personalizzato in genere 5-8 campioni gratuiti

Personalizzazione

Servizi OEM completi disponibili, inclusi display LCD e pannelli touch TN, HTN, STN, FSTN VA/BTN

Gamma di prodotti

Display LCD, Display AMOLED, Display OLED, LCD TFT, retroilluminazione, LCD personalizzato, LCD COG, modulo LCD COB, modulo LCD TFT, display LCD grafico, LCD a segmento, LCD 128x64

Supporto tecnico

Disegni tecnici completi, dati del driver IC, codici di inizializzazione e supporto tecnico

Luoghi di fabbrica

Shenzhen e JiangXi Provincia fabbriche - Benvenuti a visitare con il servizio di ritiro da Shenzhen Bao'an Aeroporto o autostrada Shenzhen North stazione

Informazioni di contatto

Contatto:Erica.

Esperienza:20 anni nella produzione di pannelli micro LCD

Servizi offerti:

Accettazione di piccoli ordini
Alta qualità a prezzi competitivi
Tempo di consegna garantito per la produzione di massa
Servizi tecnici gratuiti
Ricambi sufficienti per ogni ordine
